一、JZJWLW型無油立式真空機組的產品介紹：
JZJWLW型無油立式真空機組，是我廠和國家科研單位合作開發的新產品，優點是節能顯著，占地面積小、節水、低噪音，是理想的環境保護新產品。
一、JZJWLW型無油立式真空機組采用無油潤滑和無油密封技術，與羅茨泵組成機組能獲得150Pa，25Pa，1Pa以內高真空。
二、提高真空清潔度，抽除某些遇油反應的氣體，如CO等。在排氣口上安裝回收裝置，能收集無可冷凝，無壓縮凝固的氣體，如環戊二烯、苯，甲苯醇類等
二、JZJWLW型無油立式真空機組的產品性能及規格：
| 性能參數 型號 |
抽氣速率 L/S |
極限壓力 ≤Pa |
機組組成型號 |
總功率 KW |
進氣 口徑mm |
排氣 口徑mm |
| 主泵 |
中間泵 |
前級泵 |
| JZJWLW-70.50 |
70 |
150 |
ZJ-70 |
|
WLW-50 |
5.5 |
80 |
50 |
| JZJWLW-150.70 |
150 |
150 |
ZJ -150A |
|
WLW-70 |
8.5 |
100 |
50 |
| JZJWLW-150.100 |
150 |
150 |
ZJ -150A |
|
WLW-100 |
10.5 |
100 |
100 |
| JZJWLW-300.150 |
300 |
150 |
ZJ-300 |
|
WLW-150 |
15 |
150 |
125 |
| JZJWLW-300.200 |
300 |
150 |
ZJ-300 |
|
WLW-200 |
19 |
150 |
125 |
| JZJWLW-600.300 |
600 |
150 |
ZJ-600 |
|
WLW-300 |
27.5 |
150 |
100 |
| JZJWLW-1200.600 |
1200 |
150 |
ZJ-1200 |
|
WLW-600 |
56 |
300 |
250 |
| JZJWLW-70.70.50 |
70 |
10 |
ZJ-70 |
ZJ-70 |
WLW-50 |
7 |
80 |
50 |
| JZJWLW-150.70.50 |
150 |
10 |
ZJ -150A |
ZJ-70 |
WLW-50 |
8.5 |
100 |
50 |
| JZJWLW-150.150.50 |
150 |
10 |
ZJ -150A |
ZJ -150A (低速) |
WLW-50 |
9.2 |
100 |
50 |
| JZJWLW-300.150.100 |
300 |
10 |
ZJ-300 |
ZJ -150A |
WLW-100 |
14.5 |
150 |
100 |
| JZJWLW-600.300.200 |
600 |
10 |
ZJ-600 |
ZJ-300 |
WLW-200 |
24.5 |
150 |
125 |
| JZJWLW-1200.600.300 |
1200 |
10 |
ZJ-1200 |
ZJ-600 |
WLW-300 |
38.5 |
300 |
160 |
| JZJWLW-150.70.70.50 |
150 |
0.8 |
ZJ -150A |
ZJ-70 二臺 |
WLW-50 |
10 |
100 |
50 |
| JZJWLW-300.150.150.100 |
300 |
0.8 |
ZJ-300 |
ZJ -150A 二臺 |
WLW-100 |
17.5 |
150 |
100 |
| JZJWLW-600.300.150.100 |
600 |
0.8 |
ZJ-600 |
ZJ-300 ZJ -150A |
WLW-100 |
20 |
150 |
100 |
| JZJWLW-1200.600.300.200 |
1200 |
0.8 |
ZJ-1200 |
ZJ-600 ZJ-300 |
WLW-200 |
35.5 |
300 |
125 |

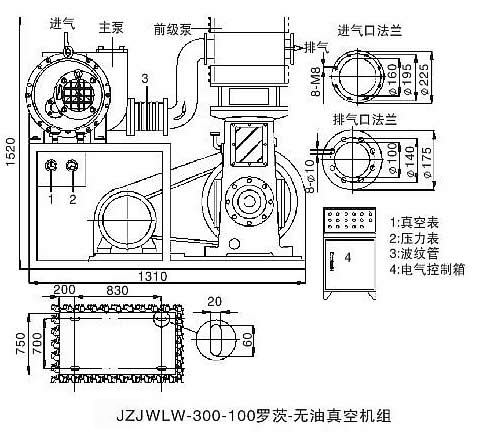

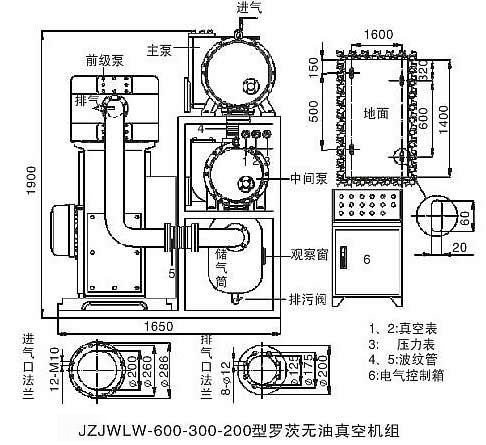

三、JZJWLW型無油立式真空機組的尺寸安裝圖：
|
|
